Konfigurasi OSPF 3 Router dan 3 Laptop Pada Cisco Packet Tracer

TOPOLOGI

Alat dan Bahan:

• Router Generic-PT (3 buah)
• Laptop (3 buah)
• Kabel Serial dan Cross

Langkah Kerja:

1. Buat topologi seperti diatas sesuai alat dan bahan yang tercantum dan sambungkan kabel ke masing-masing perangkat agar bisa terhubung.

2. Setelah tersambung, Masukan IP ke dalam jaringan yang terhubung Router 1, 2 dan 3 seperti konfigurasi dibawah:

*R1

Router>ena

Router#conf t

Router(config)#int se2/0

Router(config-if)#ip add 12.12.12.1 255.255.255.252

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#int se3/0

Router(config-if)#ip add 31.31.31.1 255.255.255.252

Router(config-if)#clock rate 9600

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#int fa0/0

Router(config-if)#ip add 10.10.10.1 255.255.255.128

Router(config-if)#no sh

Router(config-if)#ex

*R2

Router>ena

Router#conf t

Router(config)#int se2/0

Router(config-if)#ip add 23.23.23.1 255.255.255.252

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#int se3/0

Router(config-if)#ip add 12.12.12.2 255.255.255.252

Router(config-if)#clock rate 9600

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#int fa0/0

Router(config-if)#ip add 20.20.20.1 255.255.255.128

Router(config-if)#no sh

Router(config-if)#ex

*R3

Router>ena

Router#conf t

Router(config)#int se2/0

Router(config-if)#ip add 31.31.31.2 255.255.255.252

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#int se3/0

Router(config-if)#ip add 23.23.23.2 255.255.255.252

Router(config-if)#clock rate 9600

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#int fa0/0

Router(config-if)#ip add 30.30.30.1 255.255.255.128

Router(config-if)#no sh

Router(config-if)#ex

3. Berikan IP Address Laptop agar bisa saling terhubung, dan saya isi seperti dibawah:

4. Kemudian, Agar saling terhung dari Laptop 1 ke Laptop lainnya kita menggunakan konfigurasi OSPF seperti dibawah:

*R1

Router(config)#router ospf 1

Router(config-router)#net 10.10.10.0 0.0.0.255 area 0

Router(config-router)#net 12.12.12.0 0.0.0.255 area 0

Router(config-router)#net 31.31.31.0 0.0.0.255 area 0

*R2

Router(config)#router ospf 1

Router(config-router)#net 20.20.20.0 0.0.0.255 area 0

Router(config-router)#net 12.12.12.0 0.0.0.255 area 0

Router(config-router)#net 23.23.23.0 0.0.0.255 area 0

*R3

Router(config)#router ospf 1

Router(config-router)#net 30.30.30.0 0.0.0.255 area 0

Router(config-router)#net 31.31.31.0 0.0.0.255 area 0

Router(config-router)#net 23.23.23.0 0.0.0.255 area 0

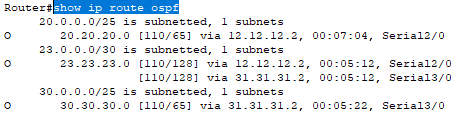

5. Cek hasil OSPF dengan konfigurasi "show ip route ospf"

6. Setelah semua konfigurasi selesei, Lakukan Ping/Messages dari Laptop 1-2 dan ke 3. Harusnya menghasilkan Reply/ Successful apabila langkahnya benar.
