Konfigurasi Static Routing 2 Router 3 Switch dan 3 PC Pada Cisco Packet Tracer

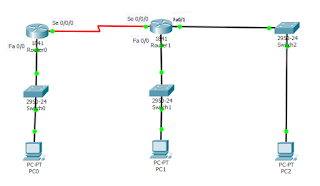

TOPOLOGI

Alat dan Bahan:

Router 1841 ,2 buah
Switch 2950-24 ,3 buah
PC ,3 buah
Kabel Serial dan Straight

Langkah:

#1. Buat toopologi jaringan seperti diatas

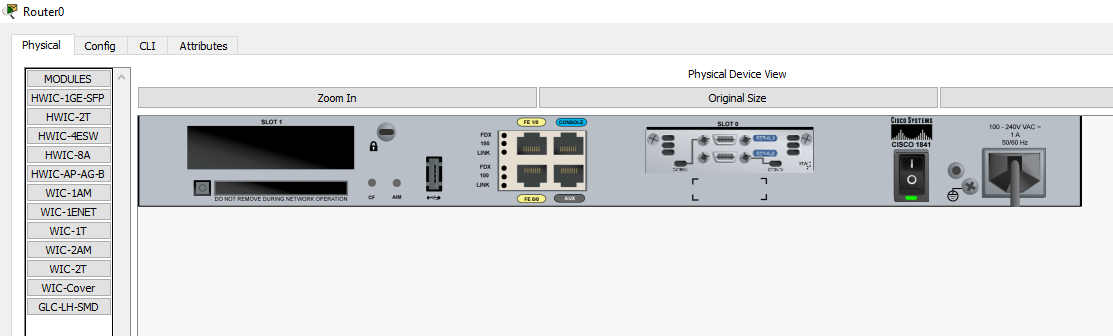

#2. Lalu klik pada router dan pada menu physical off kan Router terlebih dahulu kemudian Tarik Modules HWIC-2T ke slot0 pada Router kemudian on kan kembali

#3. Sambungkan kabel agar saling terhubung *untuk router sambungkan manual kabel serial dan pilih dari Se0/0/0 ke Se0/0/0

#4. Pada Router1 kita konfigurasikan IP Se0/0/0 dan Fa0/0 seperti dibawah

Router>ena

Router#conf t

Router(config)#hostname NamaRouter1

NamaRouter1(config)#int se 0/0/0

NamaRouter1(config-if)#ip address 12.12.12.1 255.0.0.0

NamaRouter1(config-if)#no sh

NamaRouter1(config-if)#ex

NamaRouter1(config)#int fa0/0

NamaRouter1(config-if)#ip address 192.168.10.1 255.255.255.0

NamaRouter1(config-if)#no sh

NamaRouter1(config-if)#ex

*hostname tidak diharuskan karena hanya mengganti nama saja

#5. Pada Router2 kita konfigurasikan IP Se0/0/0, Fa0/0 dan Fa0/1 seperti dibawah

Router>ena

Router#conf t

Router(config)#hostname NamaRouter2

NamaRouter2(config)#int se 0/0/0

NamaRouter2(config-if)#ip address 12.12.12.1 255.0.0.0

NamaRouter2(config-if)#no sh

NamaRouter2(config-if)#int f0/0

NamaRouter2(config-if)#ex

NamaRouter2(config)#int fa0/0

NamaRouter2(config-if)#ip address 192.168.20.1 255.255.255.0

NamaRouter2(config-if)#no sh

NamaRouter2(config-if)#ex

NamaRouter2(config)#int fa0/1

NamaRouter2(config-if)#ip address 192.168.30.1 255.255.255.0

NamaRouter2(config-if)#no sh

NamaRouter2(config-if)#ex

*hostname tidak diharuskan karena hanya mengganti nama saja

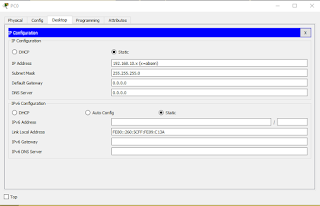

#6. Masukan IP PC pada IP Configuration seperti dibawah (masukan IP, SubnetMask dan Gateway)

#7. Lalu Konfigurasikan Static Routic pada Router 1 dan 2

*R1

NamaRouter1(config)#ip route 192.168.20.0 255.255.255.0 12.12.12.0

NamaRouter1(config)#ip route 192.168.30.0 255.255.255.0 12.12.12.0

*R2

NamaRouter2(config)#ip route 192.168.10.0 255.255.255.0 12.12.12.1

#9. Lakukan ping dari (PC CMD) atau menggunakan Pesan, mulai dari PC0 ke PC1, PC0 ke PC2 dan PC1 ke PC2 dan hasilnya sukses melakukan Static Routing
