Konfigurasi Dynamic NAT dan DNS Server Pada Cisco Packet Tracer

Dynamic NAT adalah menerjemahkan alamat IP Private tetapi harus dengan jumlah IP yang sama misalnya kita punya 3 PC dari jaringan lokal, maka untuk menghubungkan ke 3 PC tersebut ke internet haruslah memiliki 3 IP publik juga.

TOPOLOGI

Alat dan Bahan:

• Router-PT (2 Buah)
• Switch 2960 (2 Buah)
• PC dan Server (1 Buah)
• Kabel Cross dan Straight

Langkah Kerja:

1. Buat Topologi terlebih dahulu

2. Mengkonfigurasikan IP Address pada Router 1 dan 2:

*R1

R1>ena

R1#conf t

R1(config)#int fa1/0

R1(config-if)#ip add 12.12.12.1 255.255.255.0

R1(config-if)#ip nat inside

R1(config-if)#no sh

R1(config-if)#ex

R1(config)#int fa0/0

R1(config-if)#ip add 192.168.10.1 255.255.255.0

R1(config-if)#ip nat outside

R1(config-if)#no sh

R1(config-if)#ex

*R2

R2>ena

R2#configure terminal

R2(config)#int fa0/0

R2(config-if)#ip address 8.8.8.1 255.255.255.0

R2(config-if)#no sh

R2(config-if)#ex

R2(config)#int fa1/0

R2(config-if)#ip address 12.12.12.2 255.255.255.0

R2(config-if)#no sh

3. Isikan IP Address pada PC dan Server seperti berikut:

*PC diisi IP: 192.168.10.2/24, lalu Gateway 192.168.10.1 dan DNS Servers: 8.8.8.8

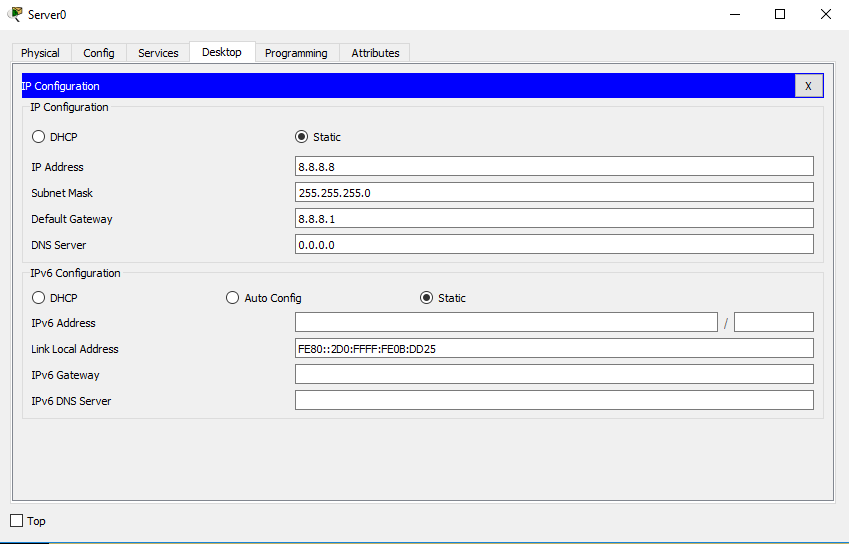

*Server diisi IP: 8.8.8.8/24, lalu Gateway 8.8.8.8

4. Lakukan Setting NAT Dynamic PAT di Router 1:

*R1

R1(config)#access-list 1 permit 192.168.10.0 0.0.0.255

* 0.0.0.255= wildcard-mask : inverse Subnetmask (kebalikan dari Subnetmask tetapi angka 255 dikurangi dari Subnetmask)

R1(config)#ip nat pool POOL_R1 12.12.12.5 12.12.12.10 netmask 255.255.255.0

R1(config)#ip nat inside source list 1 pool POOL_R1

*POOL_R1= username yang dibuat

*Mengapa hanya R1? karena konfigurasi ini bagian router 2 semuanya sudah IP Publik

5. Lakukan proses Routing: (kali ini kita menggunakan Static Routing, kalian bisa juga menggunakan cara OSPF atau RIP)

*R1

R1(config)#ip route 0.0.0.0 0.0.0.0 12.12.12.2

*R2

R2(config)#ip route 0.0.0.0 0.0.0.0 12.12.12.1

6. Lakukan Ping dari PC ke Server dan sebaliknya (Apabila langkah benar akan menghasilkan Reply)

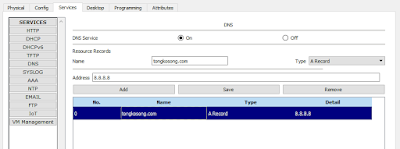

7. Lalu pada server masuk ke SERVICES - DNS kemudian masukan pada kolom name "nama bebas.com" contoh tongkosong.com dan address 8.8.8.8 (sesuai pada konfigurasi)

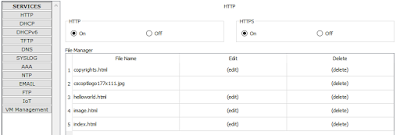

8. Masih di SERVICES kemudian masuk ke menu HTTP dan edit pada file name 5. Index kemudian ganti pada paragraph sesuasi selera (Proses ini opsional boleh di Skip ke nomer 9)

9. Pada PC masuk ke Web Browser kemudian pada kolom search isikan dengan tongkosong.com dan akan menghasilkan seperti dibawah:

SELESAI.
